Jednostka filtracji oleju transformatorowego

Jednostka filtracji oleju transformatorowego

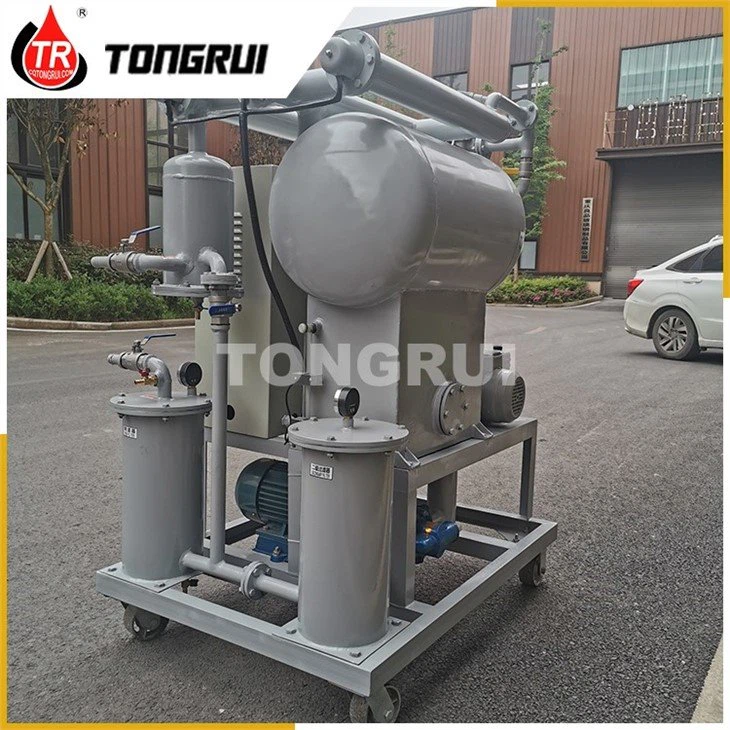

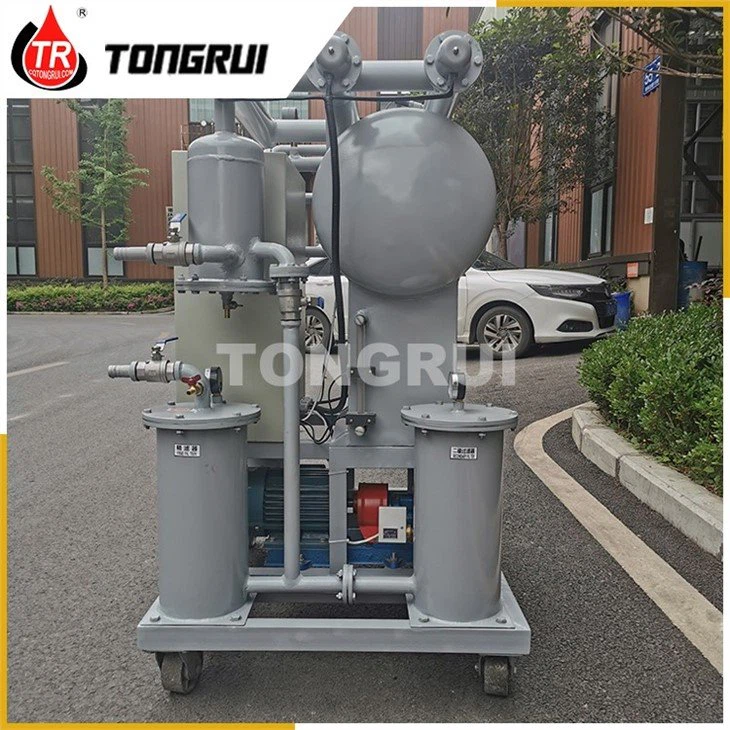

Jednostka filtracji oleju transformatorowego serii ZJB służy głównie do poprawy właściwości oleju izolacyjnego, oleju transformatorowego. Może skutecznie i szybko usuwać śladową wodę, gaz, zanieczyszczenia itp. Z oleju izolacyjnego, oleju elektrycznego i oleju transformatorowego, aby zwiększyć wydajność transformatorów, wyłączników, wzajemnych cewek indukcyjnych, kabli i kondensatorów z systemem izolacji.

Wyślij zapytanie

Opis

Zakres użytkowania

Notatki do pracy online:

Pierwszy to przygotowanie:

1. Przygotuj kwalifikowany olej z 5-6 procentami ilości oleju transformatorowego i umieść go obok filtra oleju;

2. Port zaworu spustowego oleju na dole transformatora powinien być dopasowany do rury wlotowej oleju filtra oleju.

3. Zespół filtracji oleju transformatorowego powinien być wyposażony w olej kwalifikowany 1/2 standardowej rury olejowej zbiornika próżniowego (opór ciśnieniowy większy lub równy 50KV);

4. Otwórz pokrywę poduszki olejowej transformatora, włóż rurę wylotową oleju filtra oleju do poziomu oleju na poduszce olejowej, a następnie uszczelnij pokrywę poduszki olejowej czystą bibułą filtracyjną lub folią;

5. Włóż rurkę wlotową oleju filtra oleju do bębna olejowego przygotowanego z kwalifikowanym olejem;

6. Otwórz zawór spustowy oleju w dolnej części transformatora i spuść 3-5 procent oleju z transformatora (olej 3-5 procent to głównie zanieczyszczenia i woda, które należy podłączyć i spuścić osobno);

7. Równocześnie z krokiem 6, filtr oleju powinien być ustawiony na wysoką próżnię (nie mniejszą niż -0.09 MPa), a poziom oleju w poduszce olejowej transformatora powinien zostać natychmiast uzupełniony;

8. When the oil drain valve at the bottom of the transformer discharges 3 to 5 percent of the "waste oil", connect the oil inlet pipe of the oil filter to the oil drain valve;

9. W tej chwili zespół filtracji oleju transformatorowego może pracować normalnie.

Specyfikacja techniczna

Przedmiot		Jednostka	ZJB -10	ZJB -20	ZJB -30	ZJB -50	ZJB -75	ZJB -100	ZJB -150	ZJB-200
Flow rate		L/H	600	1200	1800	3000	4500	6000	9000	12000
Vacuum degree		Mpa	-0.06 -0.098
Working pressure		Mpa	Mniejsze lub równe 0.4
Fault free		H	4000
Working temperature		stopień	20-80
Continuous working time		H	150
Power supply			380V/50Hz (lub zgodnie z wymaganiami)
Hałas		dB(A)	Mniejsze lub równe 75				Mniejsze lub równe 80
Heating power		kW	9	15	18	30	48	60	90	105
Total power		kW	11	17	21	33	53	65	96	116
Inletoutlet size		mm	25	25	25	32	40	40	50	60
Waga		Kg	380	400	420	510	550	730	960	1200
Rozmiar	L	mm	1050	1150	1200	1300	1600	1600	2100	2200
	W	mm	750	800	800	900	1000	1200	1500	1600
	H	mm	1400	1450	1500	1600	1800	1850	2000	2100
